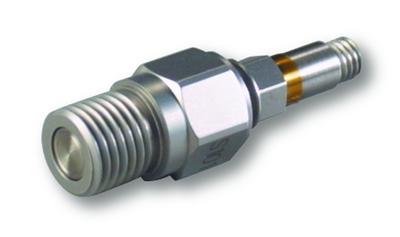

冲击加速度传感器 PCB 3501B-20
来源:TEKSCAN_压力发电膜_piezoelectricity_压力发电_压力发电膜鞋_压力发电机_薄膜压力发电热电堆传感器厂家_热释电红外传感器_热电堆传感器应用电路_台湾热电堆传感器原厂_热电堆传感器应用_热电堆 电路_热释电红外传感器工作原理及结构说明_热释电传感器_红外传感器 | 发布时间:11/2/2022 5:23:22 AM | 浏览次数:

冲击加速度传感器 PCB 3501B-20

MEMS加速度计,3501B1260KG/010LN



灵敏度:(±50%)0.003 mV/g(0.0003 mV/(m/s²))

测量范围:±60000 g(±588400 m/s²pk)

频率范围:(1dB)0至20000 Hz

传感几何结构:完全激活

安装:整体式螺柱

重量:0.088盎司(2.5克)

其他配置:型号:JJ

3501、3741、3991系列剥皮并镀锡的尾纤引线

连接器类型:尾纤

型号:3501A2020KG

型号:3501A2020KG

冲击加速度计,20 kg,安装在芯片载体(SMT)中的MEMS传感器

灵敏度:(在10 VDC激励下)(±50%)0.010 mV/g(0.001 mV/(m/s²))

测量范围:±20000 g(±196100 m/s²pk)

频率范围:(1dB)0至10000 Hz

传感几何结构:完全激活

安装:表面安装

重量:0.005盎司(0.15克)

产品手册产品数据表

型号:3501A2060KG

型号:3501A2060KG

冲击加速度计,60 kg,MEMS传感器安装在芯片载体(SMT)中

灵敏度:(在10 VDC激励下)(±50%).003 mV/g(.0003 mV/(m/s²))

测量范围:±60000 g(±588400 m/s²pk)

频率范围:(1dB)0至20000 Hz

传感几何结构:完全激活

安装:表面安装

重量:0.005盎司(0.15克)

产品手册产品数据表

型号:3501B1220KG

型号:3501B1220KG

MEMS冲击加速度计,20 kg,1/4-28螺柱安装,096集成电缆(侧出口),长度10 ft尾纤

灵敏度:(在10 VDC激励下)(±50%)0.010 mV/g(0.001 mV/(m/s²))

测量范围:±20000 g(±196100 m/s²pk)

频率范围:(1dB)0至10000 Hz

传感几何结构:完全激活

安装:整体式螺柱

重量:(不含电缆)0.088盎司(2.5克)

产品手册产品数据表

型号:3501B1220KG/M010LN

型号:3501B1220KG/M010LN

没有一个

灵敏度:(在10 VDC激励下)(±50%)0.010 mV/g(0.001 mV/(m/s²))

测量范围:±20000 g(±196100 m/s²pk)

频率范围:(1dB)0至10000 Hz

传感几何结构:完全激活

安装:整体式螺柱

重量:(不含电缆)0.088盎司(2.5克)

型号:3501B1260KG

型号:3501B1260KG

MEMS冲击加速度计,60 kg,1/4-28螺柱安装,096集成电缆(侧出口),长度10 ft尾纤

灵敏度:(在10 VDC激励下)(±50%)0.003 mV/g(0.0003 mV/(m/s²))

测量范围:±60000 g(±588400 m/s²pk)

频率范围:(1dB)0至20000 Hz

传感几何结构:完全激活

安装:整体式螺柱

重量:(不含电缆)0.088盎司(2.5克)

产品手册产品数据表

型号:3501B1260KG/010LN

型号:3501B1260KG/010LN

没有一个

灵敏度:(在10 VDC激励下)(±50%)0.003 mV/g(0.0003 mV/(m/s²))

测量范围:±60000 g(±588400 m/s²pk)

频率范围:(1dB)0至20000 Hz

传感几何结构:完全激活

安装:整体式螺柱

重量:(不含电缆)0.088盎司(2.5克)

型号:3501B1260KG/M010LN

型号:3501B1260KG/M010LN

没有一个

灵敏度:(在10 VDC激励下)(±50%)0.003 mV/g(0.0003 mV/(m/s²))

测量范围:±60000 g(±588400 m/s²pk)

频率范围:(1dB)0至20000 Hz

传感几何结构:完全激活

安装:整体式螺柱

重量:(不含电缆)0.088盎司(2.5克)

型号:M3501B1260KG

型号:M3501B1260KG

MEMS冲击加速度计,60 kg,M6 x 0.75螺柱安装,096集成电缆(侧出口),长10 ft尾纤

灵敏度:(在10 VDC激励下)(±50%)0.003 mV/g(0.0003 mV/(m/s²))

测量范围:±60000 g(±588400 m/s²pk)

频率范围:(1dB)0至20000 Hz

传感几何结构:完全激活

安装:整体式螺柱

重量:(不含电缆)0.088盎司(2.5克)

产品手册

ad-3501-3503_低成本.pdf

ad-3501-3503_低成本.pdf

印刷电路板。com|1 800 828 8840系列3501和3503 MEMS高G冲击加速度计■ 封装和SMT



2012年7月19日,纽约州德普市-PCB压电子公司发布改进型高G MEMS压阻式冲击加速度计

2012年7月19日,纽约州德普市-PCB压电子公司发布改进型高G MEMS压阻式冲击加速度计

3501、3503和3991系列压阻式冲击加速度计代表了微型、高振幅冲击传感器的最新工业技术,能够测量长时间的瞬态运动,并能够响应和承受高G冲击的极快上升时间

MEMS高G冲击加速度计

MEMS高G冲击加速度计

MEMS高G冲击加速度计

wpl_85_emsshock阻抗.pdf

wpl_85_emsshock阻抗.pdf

印刷电路板。com | 1 800 828 8840作者:Patrick L.Walter,PCB压电元件Alan Szary,精密过滤器

MEMS冲击加速度计

MEMS冲击加速度计

MEMS冲击加速度计



MEMS加速度计简介

MEMS加速度计简介

系列3501、3503、3641、3651和3991。可变电容(VC)加速度计的结构MEMS VC加速度计中的传感元件由悬挂在两个平行板之间的微加工检验质量块组成。质量块悬挂在连接的挠性件上

wpl_61_causes_zero_offset_acceleration_data_acquired_while_measuring_severe_shock.pdf

wpl_61_causes_zero_offset_acceleration_data_acquired_while_measuring_severe_shock.pdf

印刷电路板。com | 1 800 828 8840作者:Anthony Agnello,PCB压电公司Jeff Dosch,PCB Piezotronics

测量时加速度数据零点偏移的原因
